フロントフォークオイル交換

　

新型前輪浮遊式バイク、、、では、ありません。
前輪を外した状態のF800STです。

今回は､フロントフォークのメンテナンスです。
少し前ですが、下の写真の通り、左フロントフォークからオイル漏れの痕跡を発見していました。かなり古いモノのようで、パーツクリーナーで擦っても落ちないほど固着した状態です。つまり、オイルシール交換が必要ということです。

左フロントフォークのオイル漏れの痕跡

F800STは現代のバイクにも関わらず、いたってシンプルな正立フォークなので、作業はそれほど難しくはありません。
まずはセンタースタンドを立てて、エンジン下にジャッキを噛ませます。これでフロントタイヤを外す分だけ前輪を浮かせることができます。

そうしたら、ブレーキキャリパーを外します。左側にはABSセンサーが付いているのでこちらも忘れずに外しましょう。取り外したブレーキキャリパーは、ホースを痛めないように紐で吊しておきます。

ブレーキキャリパーを外したら、次は前輪のアクスルシャフトを外す訳ですが、これが堅い。ご覧の通り鉄パイプを差し込んで力を入れても回らない。。。なぜだ！

あれ？横のトルクスを緩めていない？

そうなんです、アクスルシャフトのすぐ横に緩み止めのためのトルクスがあるのです。これを先に緩めないといけないのに、先にアクスルシャフトを回そうとしたから、いくら力を込めても回らなかったのですね。横のトルクスを緩めるといとも簡単に回りました。

アクスルシャフトが回らない、、と思ったら横のトルクスを緩めてませんでした

アクスルシャフトを抜いたらフロントタイヤを外します。もちろんフェンダーは先に外しておきます。このときが一番上の写真の状態。

ちなみに、アクセルとフロントブレーキレバーの間に洗濯ばさみが挟まっていますが、これはブレーキレバーを握らないための注意です。もし握っちゃうと油圧ピストンが押し出されて隙間がなくなり、戻すのにものすごく手間がかかってしまいますので注意が必要です。

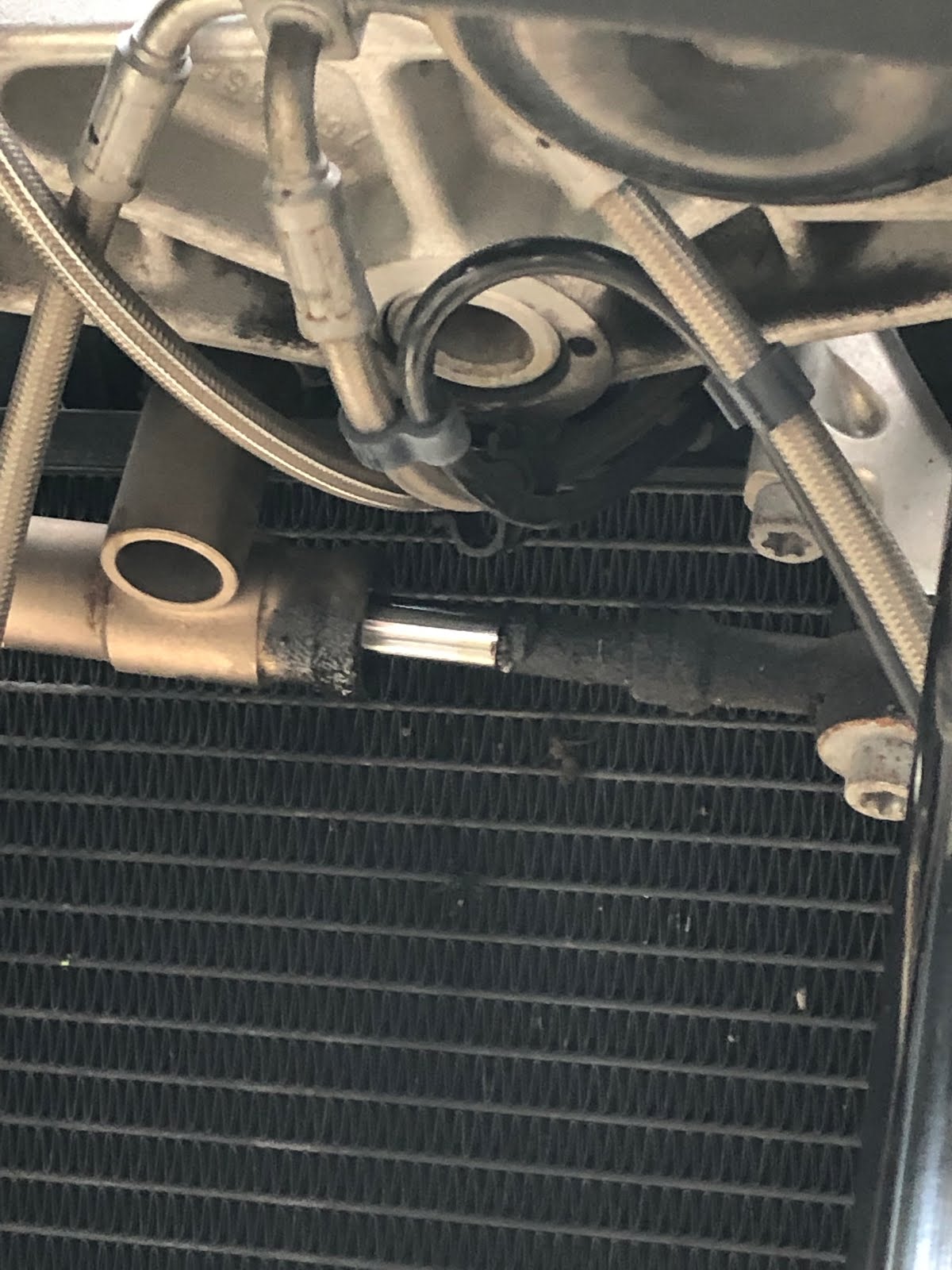

フロントタイヤが外れるとラジエター廻りが良く見えるようになったのですが、ステムダンパーに酷い油埃が着いているのを発見。ステムダンパーもオイル漏れを起こしていたようです。でも今回は清掃だけしてスルー。

ステムダンパーもオイル漏れしてました

フロントタイヤを外したら今度はフォークトップを外していきます。一番上のキャップは隙間に薄いものを挟んでこじるだけで簡単に外れます。キャップを外すと金属のキャップがリングクリップで固定されているのが見えますが、これを外すのが今回一番たいへんでした。

このフォークは金属のキャップを下に押しながらリングクリップの両端を先端の細い道具でこじって外すのですが、この作業をするには手が3本必要です。私には手が2本しかないので、仕方なくレンチを肩に当てて体重を掛けて金属のキャップを下に押しつけながら、両手でリングを外すという方法をとりました。これが、リングはクルクル回っちゃって外れないし、肩にレンチが食い込んで痛いし、超たいへんでした。

それでもしばらく悪戦苦闘を続けたところ、なんとかリングクリップを外すことができ、インナーチューブから金属のキャップとスペーサー、ワッシャー、スプリングを抜くことができました。

スプリングは上下がわからなくならないよう印をつけておく必要があります。私の場合は上側に紐を通して目印にするとともに、その紐をオイル受け皿の上に吊るしてスプリングのオイル切りに利用しました。

インナーチューブからスプリングが出てきました

インナーチューブを抜くためには、アウターチューブ底のボルトを外す必要があります。

インパクトドライバーを使って一気に緩めるのがコツですが、今回は用意していなかったので六角レンチで回したところ、やはり中のダンパーエレメントと供回りしてしまいました。近くにあった棒の先端を四角錐状に加工してインナーチューブの奥まで差し込んで、力を入れて押さえながらボルトを回したりしたのですが、うまく外れません。

ここが外れないとインナーチューブを抜くことができず、オイルシールの交換ができません。何度か別の方法も試して見たのですが、結果は同じです。こうなると専用の治具かインパクトドリルがないと作業を先に進めることができません。

当初はインナーチューブを車体につけたまま作業をするつもりだったのですが、ここで方針変更。幸いにしてボトムボルトを締めることはできましたので、オイルシール交換は次回に回して、今回はフォークオイルの交換のみ行うことにしました。

中から出てきたオイルは真っ黒。特にオイル漏れの痕跡があった左側はヘドロ化してました。フォークを何度もスライドさせて古いオイルを全部抜いて、新品のフォークオイルと入れ替えます。量は片方520cc。本当は油面調整すべきなんですが、古いオイルをしっかりと抜いて、規定量をきっちり計って入れれば問題はないでしょう。

ちなみに、フォークオイルはヤマハ純正フォークオイルが安かったので購入。1L缶を2本準備していたのですが、1缶で2本分の1040ccを取ることができました。ラッキー。

真っ黒なオイルが出てきました

古いオイルを全部抜いたらフォークを車体に戻します。この時、トップの突出長を事前に計っておいた長さに合わせるのを忘れずに行います。適当にやると左右の長さが変わって危険です。

フォークが付いたら新しいオイルをこぼさないように慎重に入れて、フォークを上下に何度もスライドさせてエア抜きを行います。

エア抜きが終わったらトップのキャップを戻して、前輪とブレーキキャリパーを取り付ければ完成です。

新品のオイルに交換した乗り心地は、とても良かったです。じわーっとなめらかに沈む込む感じが今までとは違います。

翌日のツーリングで300kmほど走りましたが、オイル漏れはありませんでした。

今回は、事前に用意しておいたダストシールもアウターチューブの差し込み径と合わずに交換できなかったので、次回こそオイルシールの交換を行いたいと思います。

[メンテナンスメモ]

・フロントフォーク　SHOWA製43ミリ径

・ブレーキキャリパー固定ボルト　トルクスT45 30Nm

・アクスルシャフト横ボルト　トルクスT45　20Nm

・アクスルシャフト　22mm 50Nm

・アウターチューブ底ボルト　六角6mm　20Nm

・フォークオイル　SAE10　520ml
